Nixieuhr 2 (Die Riesige)

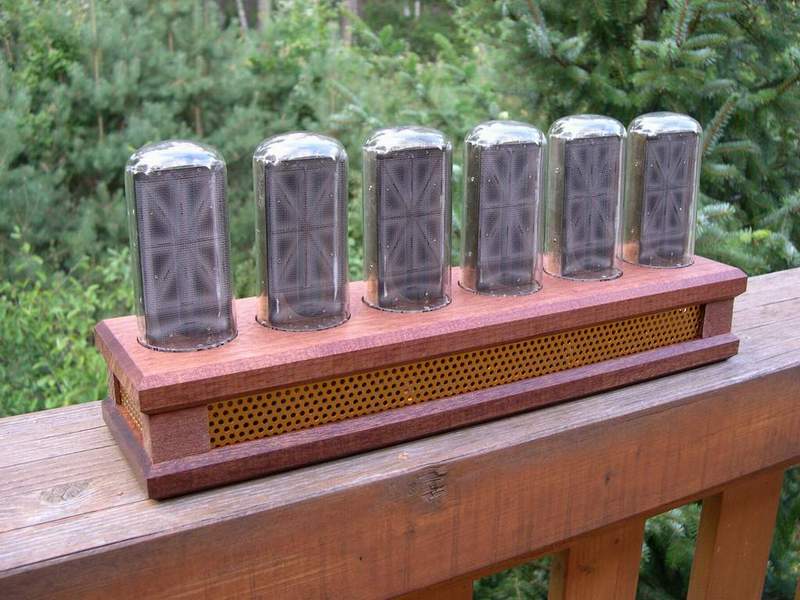

Durch die Geekklok wurde ich auf die tollen, riesigen Burroughs 14 Segment Nixies aufmerksam. Also musste sowas auch her. Die Röhren sind da und das Gehäuse ist fertig. Die Platine ist in der Mache. Mal sehen obs klappt...

Es klappte nicht - zunächst. Der Schaltregler zum Erzeugen der 180V für die Röhren brachte den pinseligen Atmel zum Absturz und ausserdem wurde der FET sehr heiss. Diesen Aufbau sieht man im ersten Bild.

Nach diversen Nervenzusammenbrüchen entschloss ich mich den Schaltregler-Müll rauszuwerfen und nahm die alt bewährte back-to-back-transformer Lösung (siehe zweites Bild). Und siehe, es geht. Der Atmel zickt nicht mehr rum, alles bleibt kühl und die Röhren leuchten vor sich hin. Es fehlt nun nur noch ein bischen Software Optimierung. Ein paar schöne Zeichensätze fehlen noch, bisher gibts nur zwei.

	Download Nixie Programm inkl. Sources
	Download Nixie Platine (Eagle)

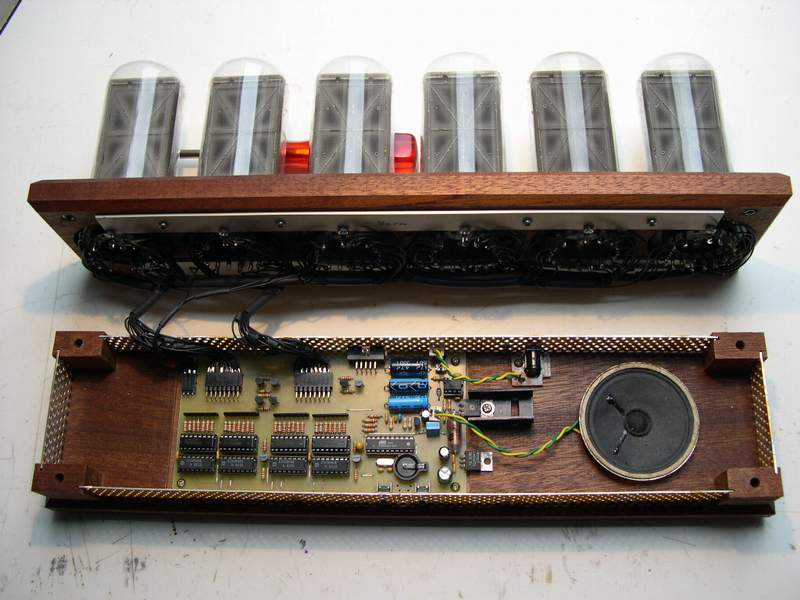

Die erste Version mit Schaltregler

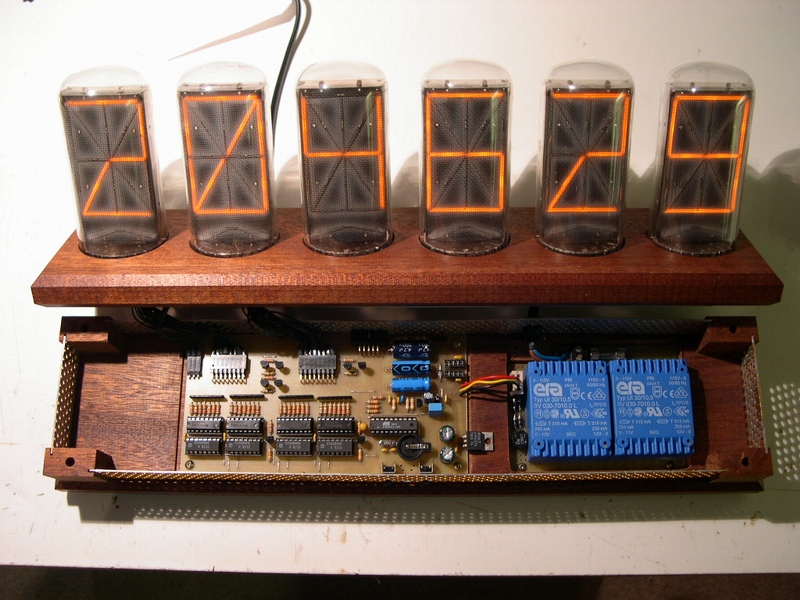

Hurra, es geht - ohne Schaltregler

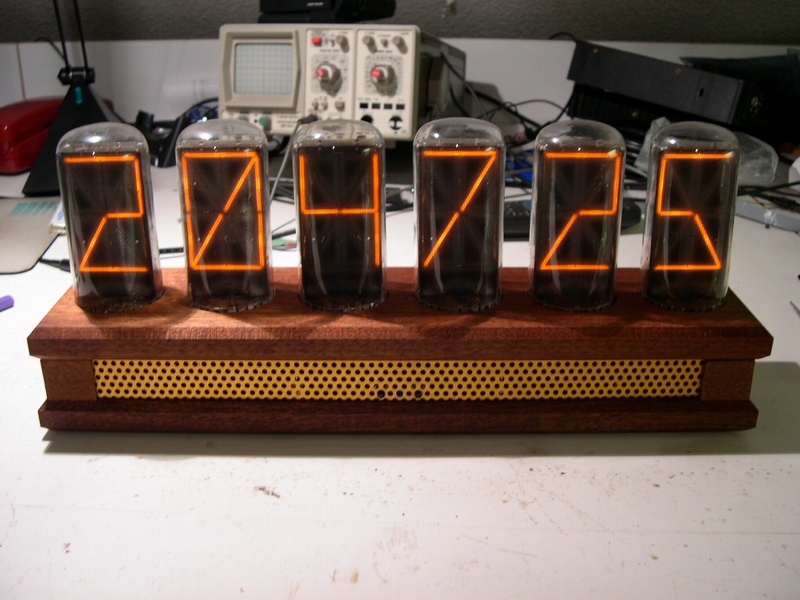

Hier nochmal vollständig montiert. Leider habe ich beim Layout die Punkte zwischen Stunden, Minuten und Sekunden vergessen
