Blume

LED Blume

Ganz unerwartet näherte sich Weihnachten und da brauchte ich ein Geschenk für meine Freundin. Auf der Maker Faire 2017 in Hannover fand ich dann eine leuchtende hölzerne Blume von Du kannst mitspielen. Das erschien mir das Richtige, zumal ich endlich mal etwas mit meiner CNC Fräse machen wollte.

Also flugs das CAD Programm angeworfen und drauflos gezeichnet und ein NC Programm erzeugt. Als Material kam ein Küchenbrett aus Bambus zum Einsatz (Holz kann man ja in ordentlicher Qualität nicht mehr kaufen)

Als Leuchtmittel dient ein 12er Neopixel Ring der von einem Tiny85 gesteuert wird. Weil es so schön einfach ist, habe ich eine fertige Platine vom Typ Trinket von Adafruit genommen. Daher gibt es auch keinen Schaltplan. Wo man was anschließt ist den Sourcen zu entnehmen. Die Software wurde allerdings NICHT mit der Arduino Umgebung erstellt. Ich habe das zuerst versucht, aber das Programm wurde riesig. Nach drei Mustern war der Prozessor voll. Also lieber plain old C mit WinAVR. Mit dem Erfolg, dass nun sechs Muster drin sind und der Flashspeicher grad mal zu einem Drittel voll ist. Arduino ist ja soooo toll.

Etwas tricky ist die Bedienung über nur einen Taster. Deshalb gibts auch eine endbenutzertaugliche Anleitung

Software Download Blume Firmware inkl. Sources

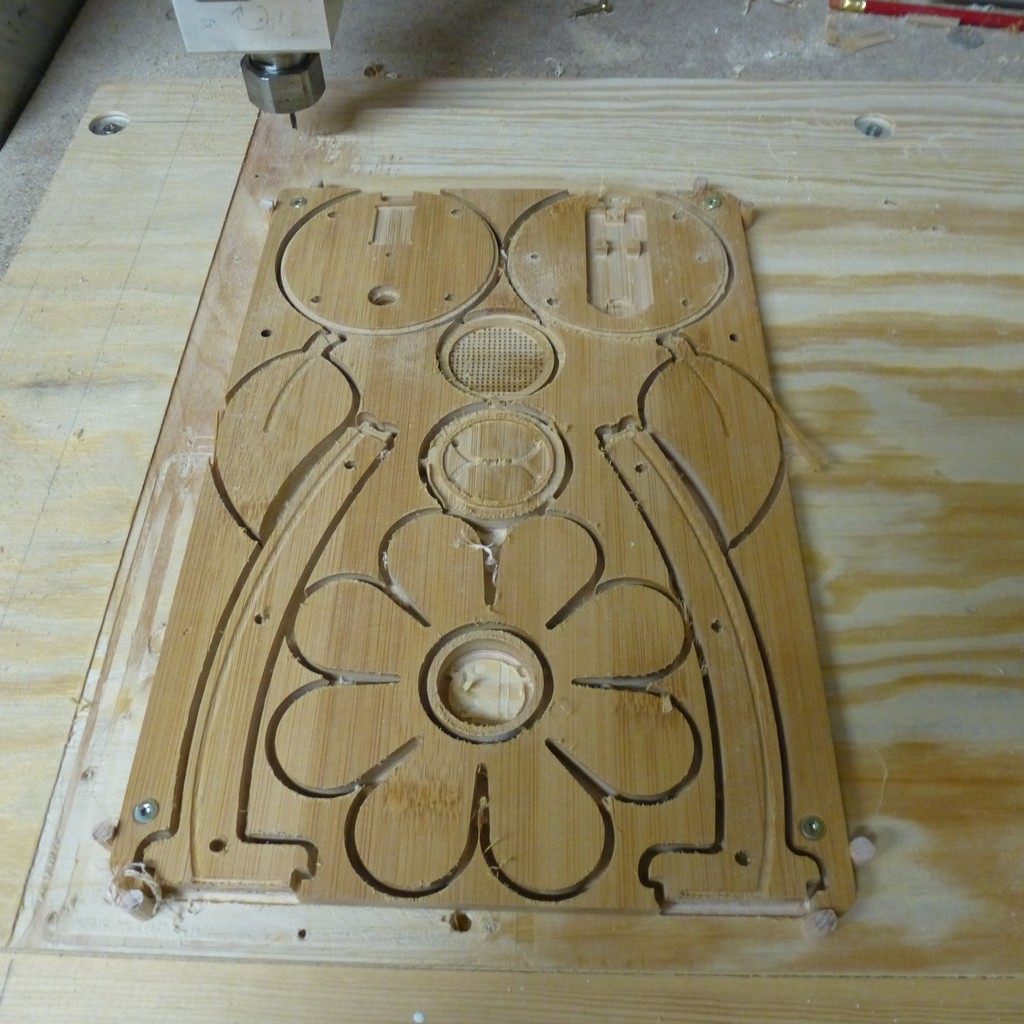

Frisch aus der Fräse

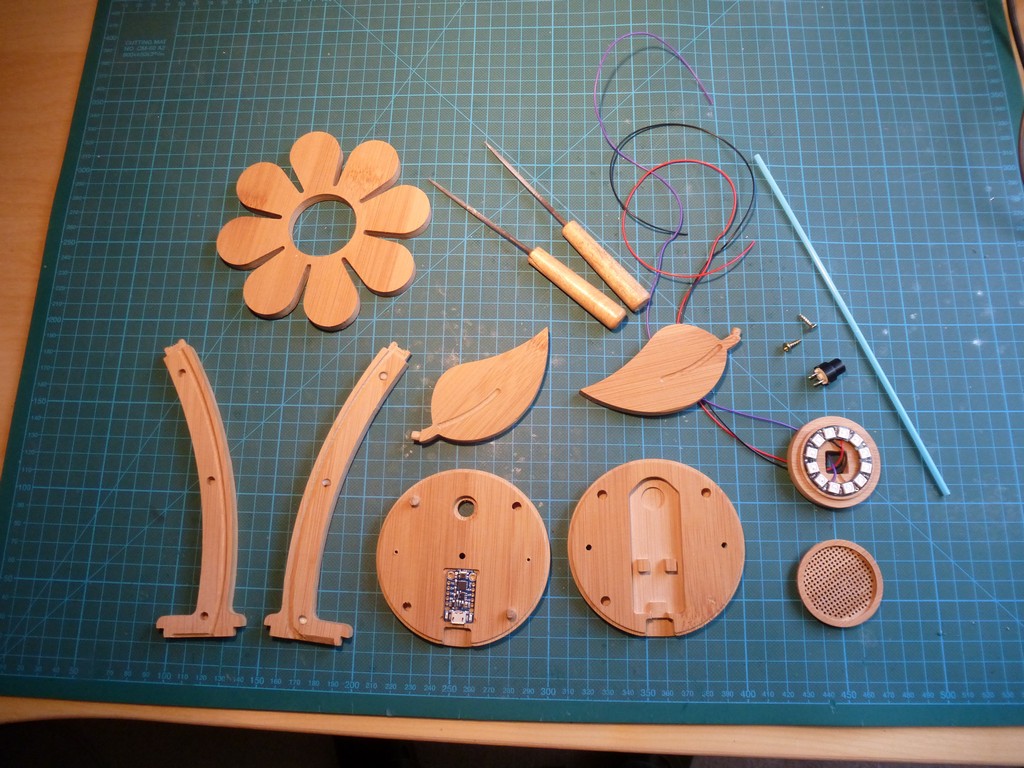

Hier sieht man alle Teile, der Stengel besteht aus zwei Hälften, damit man einen Kabelkanal erhält

Und hier nochmal im Detail

Und hier die fertige Blume, muss noch ein wenig geschliffen werden.
